Добыча нефти с помощью насосов
В предыдущем выпуске мы поговорили о фонтанном и газлифтном способе добычи нефти. Но по статистике только чуть более 13% всех скважин в России эксплуатируются этими способами (хотя эти скважины дают более 30% всей российской нефти). В целом статистика по способам эксплуатации выглядит так:
| Способ эксплуатации |
Число скважин, % |
Средний дебит, т/сут | Добыча, % от общей | |||||
| нефти | жидкости | нефти | жидкости | |||||
| Фонтанный | 8,8 | 31,1 | 51,9 | 19,5 | 9,3 | |||
| Газлифтный | 4,3 | 35,4 | 154,7 | 11,6 | 14,6 | |||
| УЭЦН | 27,4 | 28,5 | 118,4 | 52,8 | 63,0 | |||
| ШСН | 59,4 | 3,9 | 11,0 | 16,1 | 13,1 | |||
| Прочие | 0,1 | - | - | - | - | |||
УЭЦН – установки центробежных электронасосов.
Эксплуатация скважин штанговыми насосами

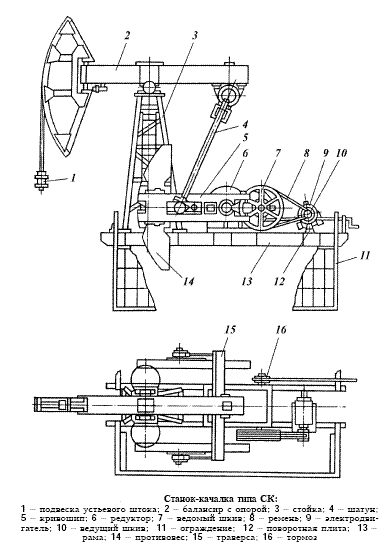

У обывателя при разговоре о нефтяном деле возникает образ двух станков – буровой вышки и станка-качалки. Изображения этих устройств встречаются всюду в нефтегазовой отрасли: на эмблемах, плакатах, гербах нефтяных городов и так далее. Внешний вид станка-качалки известен всем. Вот как он выглядит.
Станок-качалка и есть один из элементов эксплуатации скважин штанговым насосом. По сути, станок-качалка является приводом штангового насоса, расположенного на дне скважины. Это устройство по принципу действия очень похоже на ручной насос велосипеда, преобразущий возвратно-поступательные движения в поток воздуха. Нефтяной насос возвратно-поступательные движения от станка-качалки преобразует в поток жидкости, которая по насосно-компрессорным трубам (НКТ) поступает на поверхность.
Если по порядку описать происходящие процессы при данном виде эксплуатации, то получится следующее. На электродвигатель станка-качалки подается электричество. Двигатель вращает механизмы станка-качалки так, что балансир станка начинает двигаться как качели и подвеска устьевого штока получает возвратно-поступательные движения. Энергия передается через штанги – длинные стальные стержни, скрученные между собой специальными муфтами. От штанг энергия передается штанговому насосу, который захватывает нефть и подает ее наверх.
При эксплуатации скважины штанговыми насосами к добываемой нефти не предъявляются строгие требования, которые имеют место при других способах эксплуатации. Штанговые насосы могут качать нефть, характеризующуюся наличием механических примесей, высоким газовым фактором и так далее. К тому же, данный способ эксплуатации отличается высоким КПД.
В России изготавливаются станки-качалки 13 типоразмеров по ГОСТ 5688-76. Штанговые насосы производят ОАО «Элкамнефтемаш» г.Пермь и ОАО «Ижнефтемаш» г.Ижевск.
Эксплуатация скважин бесштанговыми насосами.
Для отбора из скважин больших объёмов жидкости применяется лопастный насос с рабочими колесами центробежного типа, обеспечивающий высокий напор при заданных подачах жидкости и габаритах насоса. Наряду с этим, в нефтяных скважинах некоторых районов с вязкой нефтью необходима большая мощность привода относительно подачи. В общем случае эти установки носят название погружные электронасосы. В первом случае — это установки центробежных электронасосов (УЗЦН), во втором — установки погружных винтовых электронасосов (УЗВНТ).
Скважинные центробежные и винтовые насосы приводятся в действие погружными электродвигателями. Электроэнергия подводится к двигателю по специальному кабелю. Установки ЭЦН и ЭВН довольно просты в обслуживании, так как на поверхности имеются станция управления и трансформатор, не требующие постоянного ухода.
При больших подачах УЭЦН имеют достаточный КПД, позволяющий конкурировать этим установкам со штанговыми установками и газлифтом.
При этом способе эксплуатации борьба с отложениями парафина проводится достаточно эффективно с помощью автоматизированных проволочных скребков, а также путем нанесения покрытия на внутреннюю поверхность НКТ.
Межремонтный период работы УЭЦН в скважинах достаточно высок и достигает 600 суток.
Скважинный насос имеет 80—400 ступеней. Жидкость поступает через сетку в нижней части насоса. Погружной электродвигатель маслозаполненный, герметизированный. Во избежание попадания в него пластовой жидкости устанавливается узел гидрозащиты. Электроэнергия с поверхности подается по круглому кабелю, а около насоса — по плоскому. При частоте тока 50 Гц частота вращения вала двигателя синхронная и составляет 3000 мин(-1).
Трансформатор (автотрансформатор) используют для повышения напряжения тока от 380 (напряжение промысловой сети) до 400— 2000 В.
Станция управления имеет приборы, показывающие силу тока и напряжение, что позволяет отключать установку вручную или автоматически.
Колонна НКТ оборудуется обратным и сливным клапанами. Обратный клапан удерживает жидкость в НКТ при остановках насоса, что облегчает запуск установки, а сливной освобождает НКТ от жидкости перед подъемом агрегата при установленном обратном клапане.
Для повышения эффективности работы для извлечения вязких жидкостей используется скважинные винтовые насосы с погружным электродвигателем. Установка скважинного винтового насоса, подобно установке ЭЦН, имеет погружной электродвигатель с компенсатором и гидрозащитой, винтовой насос, кабель, обратный и сливной клапаны (встроенные в НКТ), оборудование устья, трансформатор и станцию управления. За исключением насоса, другие части установки идентичны.
